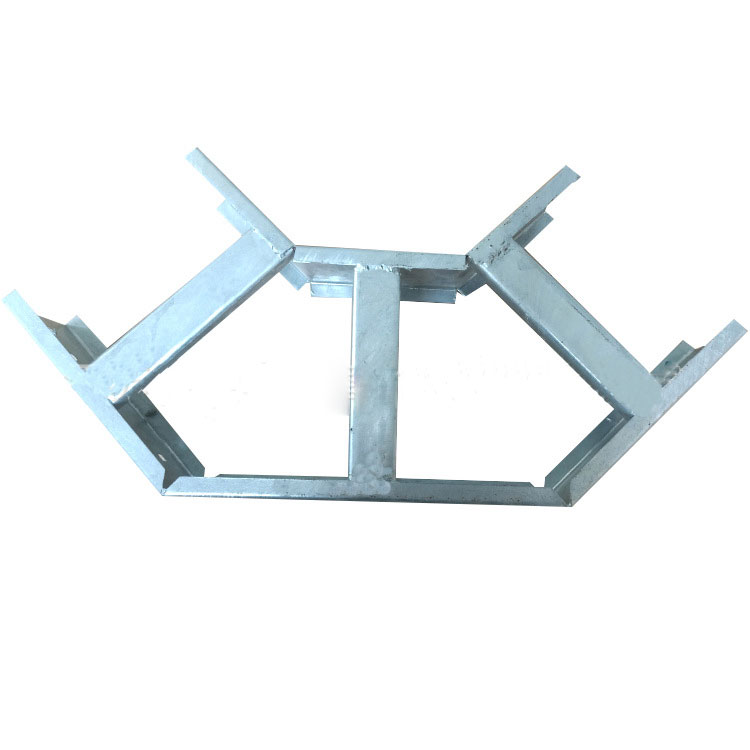

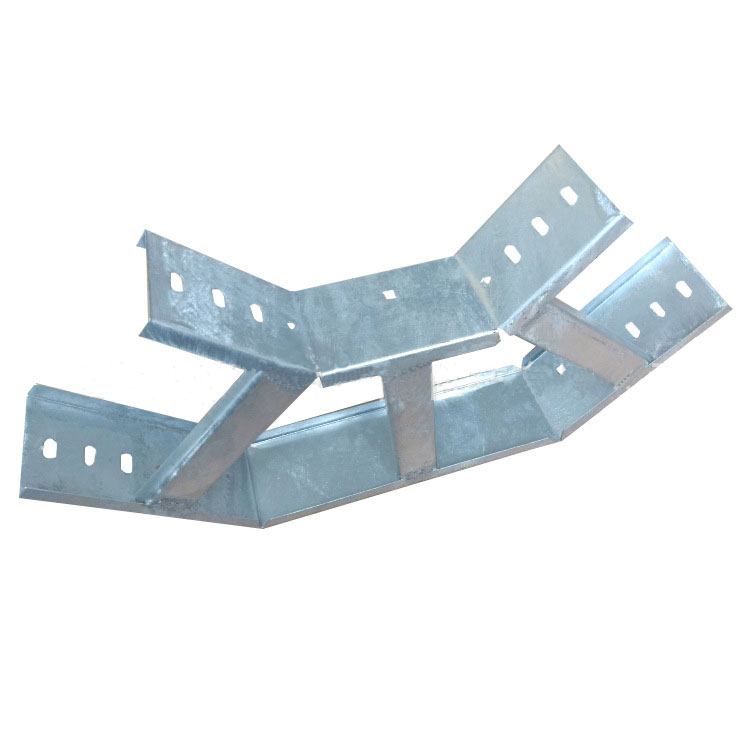

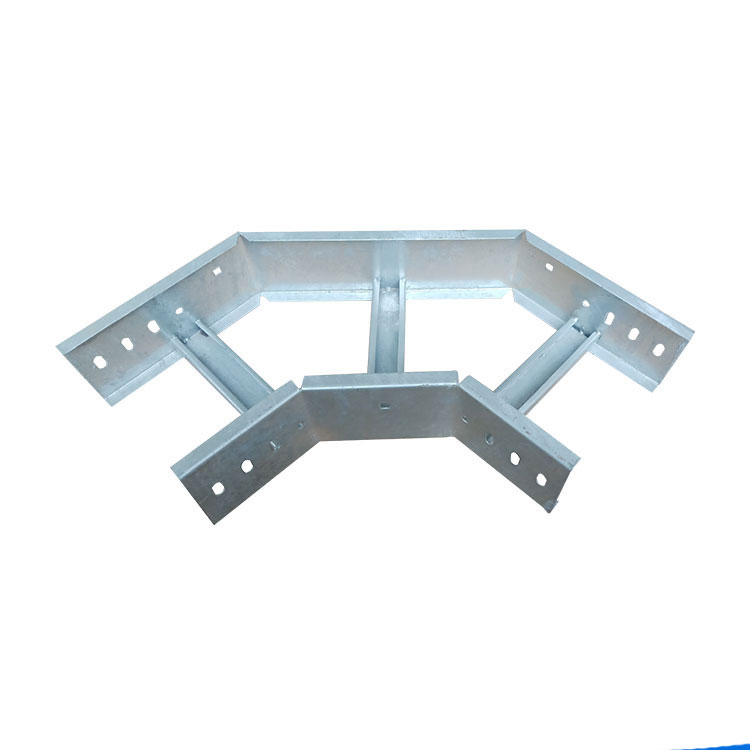

梯级式电缆桥架水平弯通

梯级式电缆桥架水平弯通产品概述

电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成上海格全桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好, 耐冲击强度高的物性特点。
梯级式电缆桥架水平弯通适用于各种企业室内外架空敷设电力电缆、控制电缆需求。 电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。可以独立架设,也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点。母线槽系统是一个高效输送电流的配电装置，尤其适应了越来越高的建筑物和大规模工厂经济合理配线的需要。

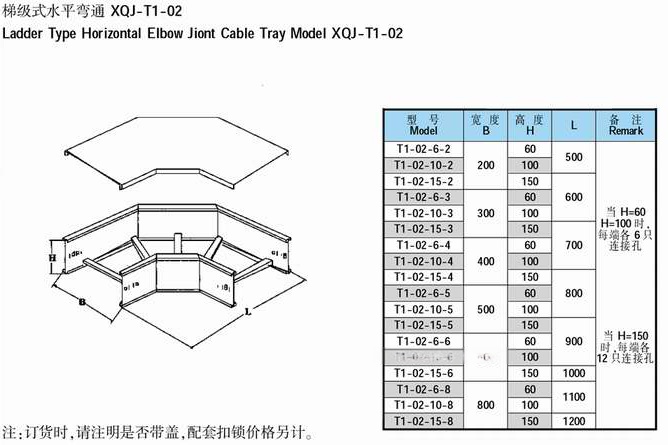

开关柜是一种电气设备，开关柜外线 入柜内主控开关，然后进入分控开关，各分路按其需要设置。 我们就梯级式直通桥架做了详细介绍和说明， 本页面为你详细介绍梯级式水平弯通的价格、参数及详细说明。
产品名称:镀锌梯式桥架水平弯通
产品材质:镀锌
产品用途:布线保护
产品规格:定制
产品计价:2米
电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。选型时应注意桥架的所有零部件是否符合系列化、通用化、标准化的成套要求。建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好, 耐冲击强度高的物性特点。桥架行业不断重组和优化，使得企业桥架脱颖而出，表面工艺有冷镀锌、热镀锌、静电喷涂、防格火涂机料、烤漆等。其中产品广泛用于石油化工，冶金，电力，学校通讯，高层建筑等领域，具有外形美观，耐腐蚀性强，通用性广泛，安装灵活方便，品种齐全等特点。本着“质量为先，信誉为重,管理为本，服务为诚”的宗旨。为了减轻重量还可以采用铝合金电缆和玻璃钢桥架,其外形尺寸，荷载特性均与钢质桥架基本相近,由于铝、钢比重不同(Al = 2.7,Fe = 7.86，按重量计算,铝钢之比约为1：3,根据两种材质的市场价折算,铝合 金桥架的造价费用较之同类镀锌钢桥价要高出2.0倍,铝合金桥架具有美观,重量轻、安装方便等优点, 铝合金桥架已在有的工程中加以应用。

梯级式电缆桥架水平弯通安装要求

1、电缆桥架作为布线工程的一个配套项目,尚无专门的规范指导,各生产厂家的规格形式缺乏通用性,因此,设计选型过程应根据电气各个系统的电缆类型、数量,合理选定适用的桥架。

(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路线。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如需利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选择相应的盖板。

(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
