型梯级式电缆桥架用垂直凹凸弯通

XQJ-T-05AB型梯级式电缆桥架用垂直凹凸弯通是根据国内外有关资料及我厂同类产品改进而成。它具有重量轻，成本低，造型别具，安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。
XQJ-T型梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。
XQJ-T-05AB型梯级式电缆桥架用垂直凹凸弯通其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。
开关柜是一种电气设备，开关柜外线 入柜内主控开关，然后进入分控开关，各分路按其需要设置。 我们就梯级式直通桥架做了详细介绍和说明， 本页面为你详细介绍梯级式水平弯通的价格、参数及详细说明。

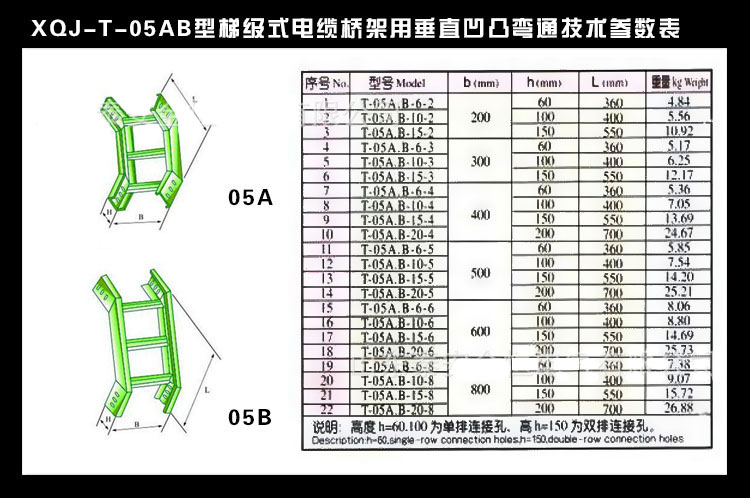

产品名称:XQJ-T-05AB型梯级式电缆桥架用垂直凹凸弯通
产品材质:镀锌
产品用途:布线保护
产品规格:定制
产品计价:2米
电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。选型时应注意桥架的所有零部件是否符合系列化、通用化、标准化的成套要求。建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好, 耐冲击强度高的物性特点。桥架行业不断重组和优化，使得企业桥架脱颖而出，表面工艺有冷镀锌、热镀锌、静电喷涂、防格火涂机料、烤漆等。其中产品广泛用于石油化工，冶金，电力，学校通讯，高层建筑等领域，具有外形美观，耐腐蚀性强，通用性广泛，安装灵活方便，品种齐全等特点。本着“质量为先，信誉为重,管理为本，服务为诚”的宗旨。为了减轻重量还可以采用铝合金电缆和玻璃钢桥架,其外形尺寸，荷载特性均与钢质桥架基本相近,由于铝、钢比重不同(Al = 2.7,Fe = 7.86，按重量计算,铝钢之比约为1：3,根据两种材质的市场价折算,铝合 金桥架的造价费用较之同类镀锌钢桥价要高出2.0倍,铝合金桥架具有美观,重量轻、安装方便等优点, 铝合金桥架已在有的工程中加以应用。

梯级式镀锌电缆桥架用垂直凹凸弯通

XQJ-T-05AB型梯级式电缆桥架用垂直凹凸弯通安装要求

1、电缆桥架作为布线工程的一个配套项目,尚无专门的规范指导,各生产厂家的规格形式缺乏通用性,因此,设计选型过程应根据电气各个系统的电缆类型、数量,合理选定适用的桥架。

(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路线。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如需利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选择相应的盖板。

(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
