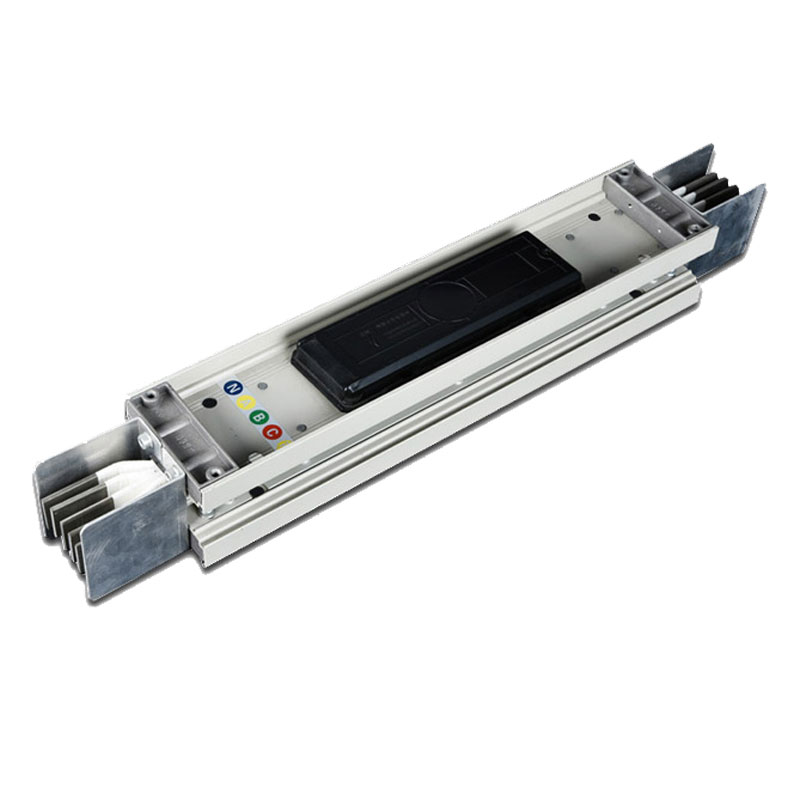

CMC系列密集母线槽产品概述

CMC系列密集母线槽适用于交流三相四线、三相五线制,频率50~60Hz,额定电压690V,额定工作电流100-6300A的供配电系统。作为一种供工业厂房、医院、商场、高层建筑或高科技环境用的低成本、高效益的输配电方案,从而使你在性价比方面进行权衡时,整个系统能实施高效配电。

CMC系列密集母线槽结构特点

体积小、灵活性高
紧凑的”三明治”结构,既节省了占用空间,又具有优良的电压降特性。各种功能单元可运用于任何
转角和高度的改变,安装于夹层、沿墙等任何建筑空间。

CMC系列密集母线槽连接方便快捷

1、锥形绝缘板加强机械强度、模压外壳保证压力和边缘不翘起
2、大规格碗形锰钢垫圈,确保了接触面压力均匀。
3、一把普通的“19”扳手就可紧固带有红色指示标志的双头单螺栓,当指示标志;自然脱落时,无需任何检测工具就可判定连接接头已经紧固
4、螺栓可以在维护时再次使用。
5、接头有±16mm可调节

CMC系列密集母线槽全铝外壳

1、母线槽系统采用重量轻、模压成型的全封闭铝合金型材作为外壳,独特的结构让你不再需要考虑最佳安装位置和任何降容系数
2、经过喷涂的全铝外壳能经受1000小时的盐雾试验。
3、全铝外壳具有极好的抗锈蚀、散热性能和导电性能(整体外壳具有50%的接地容量)。

CMC系列密集母线槽

1、母线槽系统采用优质镀锡或镀银铜排、铝排作为导电材料,导电排的外表面均有良好的防腐保护
2、导电排采用B级(130℃)的热成型聚酯薄膜绝缘材料整体包裹,极大地提高了母线的绝缘强度和抗冲击强度。
3、采用环保型绝缘材料,通过ROHS要求的SGS六项物性检测及∪L认证。

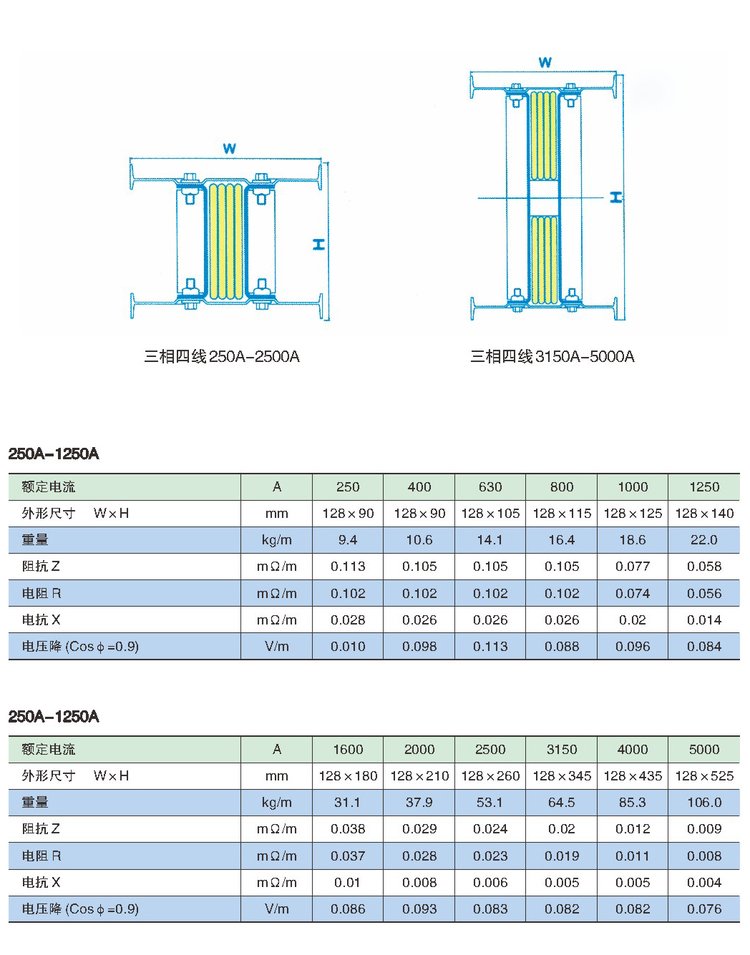

CMC系列密集母线槽技术参数

CMC系列密集母线槽参数

CMC系列密集母线槽用途及范围

封闭式母线可分为密集型绝缘母线和空气型绝缘母线，适用于额定工作电压660V、额定工作电流250～2500A、频率50Hz的三相四线制或三相五线制供配电线路，它具有结构紧凑、绝缘强度高、传输电流大、互换性能好、电气性能稳定、易于安装维修、寿命时间长等一系列特点。被广泛地应用在工矿企业、高层建筑和公共设施等供配电系统。

CMC系列密集母线槽组成及保存

封闭式母线应用的场所是低电压、大电流的供配电系统，一般安装在电气竖井内，使用单一的中心母线系统向每层楼内供配电。封闭式母线系统可由多种母线单元组成；
(1)直线型母线单元
直线型母线单元是用于延长供配电线路，带分接装置的封闭式母线与插接箱配套使用以分配电力负荷。
(2)始端母线单元
始端母线单元与始端进线箱配套组成母线与电缆的连接部件，始端母线单元也可与变压器或配电柜连接。
(3)膨胀母线单元
膨胀母线单元用于吸收由于热膨胀产生的母线轴向的变化量，当母线长度超过80m时应安装一节膨胀母线单元。
(4)变径母线单元
变径母线单元用于同一系统中不同额定电流单元的连接，以便使整个母线系统供电更加经济合理。
(5)各种母线弯曲单元
各种母线弯曲连接单元有L型、T型、Z型、+字型四种，用于水平、垂直供配电的连接和改变走向，可灵活地将母线系统连接起来。
(6)母线终端盒
母线终端盒用于封闭式母线的终止端，以保证母线系统的供电安全。
(7)插接箱
插接箱用在封闭式母线上引出电源出路，插接箱内装有自动空气开关，用于切断和接通电源。
封闭式母线的保存是安装前的一项重要工作，厂家将封闭式母线运到现场后，电气技术人员要根据发料单及时点验材料和数量。包装母线的塑料布应在安装时取掉，以防止母线内进入潮气，存放的地方应清洁干燥并远离高温环境，库房内堆放母线要用垫块分开码放，避免磕碰外壳的保护层。
电气技术人员在检查完产品质量后应及时收集厂家提供的有关资料，以保证业主、监理部门的检查。譬如产品说明书、试验记录、出厂合格证、安装图纸、电气试验记录等。
