母线槽安装施工方案

一、编制依据：
1、建设工程施工招标文件、答疑文件、图纸会审文件及现场踏勘情况。
2、建设工程施工图纸。
3、国家现行规范、行业及地方强制性标准、规程、验收标准。
4、工业设备安装有限公司质量、环境、职业健康安全一体化《管理手册》、《程序文件》、《作业指导书》和《施工工艺标准》等企业标准。
5、建筑电气工程施工质量验收规GB50303-2002
6、《电力建设安全工作规程》
7、产品出厂安装说明书
二、工程概况：
工程名称：
工程地点：
建设规模：
建设单位：
母线槽用途:本建筑是工业生产为主。母线槽主要分为3200A和1000A两种规格，材质为铝制母线。
三、施工准备
1、技术准备
1.1设备及材料要求
（1）、封闭插接母线应有出厂合格证、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级、应符合设计要求。
（2）、各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品
（3）、其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。
1.2作业条件：
(1)、施工图纸及产品技术文件齐全。
（2）、封闭插接母线安装部位的建筑装饰工程全部结束。暖卫通风工程安装完毕。（3）、电气设备（变压器、开关柜等）安装完毕，且检验合格。
（4）、配合土建装修，保证其安装位置及尺寸正确无误。
（5）、进行母线槽的检验工作，检查进场材料的规格、型号、数量应与图纸一致，附件、备件、质量证明文件及技术文件齐全，同时应符合规范要求，按照监理的要求及时进行施工前的报验，并作好检验记录。
（6）、做好施工图的审查、会审工作，并应参加设计交底。
（7）、认真学习有关的施工及验收规范，掌握其技术标准，并按设计要求施工。
（8）、做好施工前的技术交底和记录。
2、主要工具
安装机具设备：
2.1主要机具：工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。
2.2测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。
四.工艺流程
本工程对生产设备供电采用3200A和1000A两种规格的封闭式母线，封闭式母线施工要求高，工程量较大，所以在施工工程中要严格遵守施工质量规范要求，保证施工质量。
1工艺流程：
设备点件检查→支架制作及安装→封闭插接母线安装→试运行验收
2设备点件检查：
2.1设备开箱点件检查，应有安装单位、建设单位或供货单位共同进行，并做好记录。
2.2根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。
2.3检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合设计要求。
2.4检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。
3支架制作及安装：
支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装。
3.1支架制作：
（1）、根据施工现场结构类型，支架应采用角钢或槽钢制作。应采用“一”字型、“1”型、“U”字型、“T”字型四种型式。
（2）、支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差5mm。
（3）、型钢架的煨弯宜使用台钳用鎯头打制，也可使用油压煨弯器用模具顶制。
（4）、支架上钻孔应用台钻或手电钻钻孔，不得用气焊割孔，孔径不得大于固定螺栓直径2mm。
（5）、螺杆套扣，应用套丝机或套丝板加工，不许断丝。
3.2支架的安装：
（1）、封闭插接母线的另弯处以及与箱（盘）连接处必须加支架。直段插生产建设母线支架的距离不应大于2m。
（2）、埋注支架用水泥砂浆，灰砂比1∶3。425号及其以上水泥，应注灰饱满、严实、不高出墙面，埋深不少于80mm。
（3）、膨胀螺栓固定支架不少于两条。一个吊架应用两根吊杆，固定牢固，螺扣外露2～4扣，膨胀螺栓应加平垫和弹簧垫，吊架应用双螺母夹紧。
（4）、支架及支架与埋件焊接处刷防腐油漆应均匀，无漏刷，不污染建筑物。

4封闭式母线的安装：
本工程对生产设备供电采用3200A和1000A两种规格的封闭式母线，封闭式母线施工要求高，工程量较大，所以在施工工程中要严格遵守施工质量规范要求，保证施工质量。
4.1一般要求：
（1）、封闭插接母线应按设计和产品技术文件规定进行组装，组装前应对每段进行绝缘电阻的测定，测量结果应符合设计要求，并做好记录。
（2）、母线槽，固定距离不得大于2.5m。水平敷设距地高度不应小于2.2m。
（3）、母线槽的端头应装封闭罩，各段母线槽的外壳的连接应是可拆的，外壳间有跨接地线，两端应可靠接地。
（4）、母线与设备联接宜采用软联接。母线紧固螺栓应由厂家配套供应，应用力矩搬手紧固。

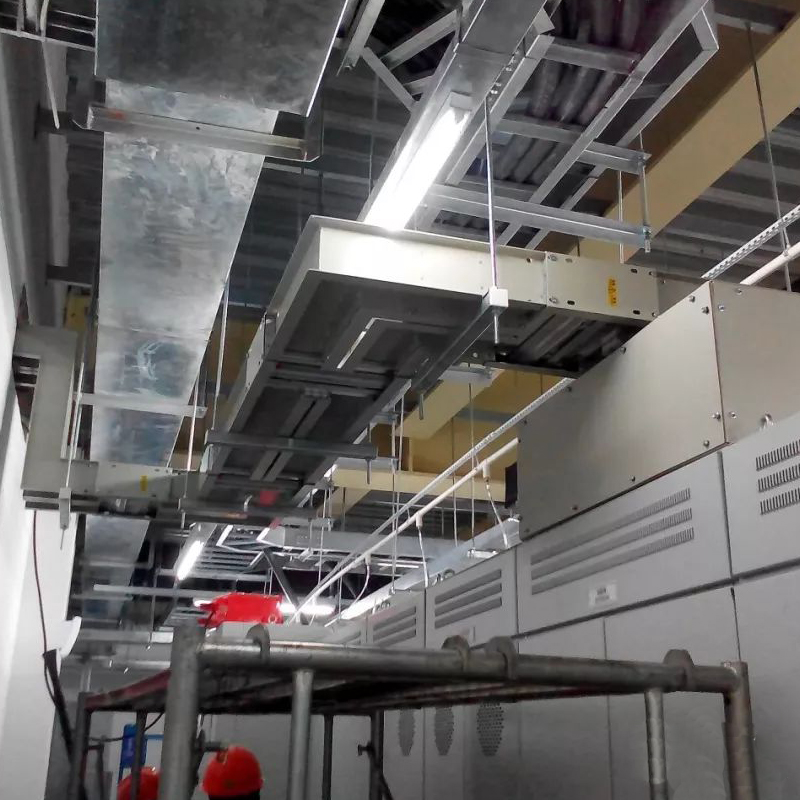

4.2母线槽沿墙水平安装。安装高度应符合设计要求，无要求时不应距地小于2.2m，母线应可靠固定在支架上。
4.3母线槽悬挂吊装。吊杆直径应与母线槽重量相适应，螺母应能调节。
4.4封闭式母线的落地安装。安装高度应按设计要求，设计无要求时应符合规范要求。立柱可采用钢管或型钢制作。
4.5封闭式母线垂直安装。沿墙或柱子处，应做固定支架，过楼板处应加装防震装置，并做防水台（图7）。
4.6封闭式母线敷设长度超过40m时，应设置伸缩节，跨越建筑物的伸缩缝或沉降缝处，宜采取适应的措施（图8），设备定货时，应提出此项要求。
4.7封闭式母线插接箱安装应可靠固定，垂直安装时，安装高度应符合设计要求，设计无要求时，插接箱底口宜为1.4m（图9）。
4.8封闭式母线垂直安装距地1.8m以下应采取保护措施（电气专用竖井、配电室、电机室、技术层等除外）。
4.9封闭式母线穿越防火墙、防火楼板时，应采取防火隔离措施。
5试运行验收：
5.1试运行条件：变配电室已达到送电条件，土建及装饰工程及其他工程全部完工，并清理干净。
5.2对封闭式母线进行全面的整理，清扫干净，接头联接紧密，相序正确，外壳接地良好。绝缘摇测符合设计要求，并做好记录。
5.3与插接式母线联接设备及联线安装完毕，母线送电前应进行耐压试验，500V以下母线可用500V摇表摇测，绝缘电阻不小于0.5MΩ。
5.4送电要有专人负责，送电程序应为先高压、后低压；先干线，后支线；先隔离开关后负荷开关。停电时与上述顺序相反。
5.5、车间母线送电前应无挂好有电标志牌，并通知有关单位及人员送电后应有指示灯。
5.6送电空载运行24h无异常现象，办理验收手续，交总包单位使用，同时提交验收资料。
5.7验收资料包括：交工验收单、变更洽商记录、产品合格证、证明书、测试记录、运行记录等。
五、安装与土建的施工配合：
1、施工各阶段安装与土建各工种在同一作业面穿插施工时，由项目部技术负责人组织有关工种负责人协调制定作业程序，规定合理的时间差、空间差，防止发生冲突，影响工程进度和质量。
2、安装单位和土建单位密切配合好预埋件、预留孔洞的埋设和预留，重要埋件要保证万无一失，一般埋件要保证位置到位准确，力争做到不遗漏、不偏位。
3、留洞由土建施工，安装配合检查验收，土建施工完毕后，要向安装办理预留洞交接记录。
4、安装施工人员不得随意在建筑物楼板，墙板上打洞，因特殊原因需要破坏建筑物时，应与土建协商，确定位置后，经土建工程师同意方可打洞，涉及结构的重要部位时，必须征求土建部门和设计院的同意，不可擅自行事。
5、安装施工过程中，不得污染、损坏墙面、门窗、地面等，土建也应协调搞好安装成品、半成品的保护，不得随意搬动已完好的管道、线路、开关、阀门，未交工的厕所，卫生间禁止使用，不得随意取走预留管口的管堵，互相保护和尊重对方的劳动成果。
六、质量通病的防治：
质量通病的产生，主要原因是工程施工前对质量通病的发生没有预见，没有采取有效的防治措施，施工中没有严格按工艺要求施工，关键环节点没有得到控制，跟踪检查的力度不够，致使施工中简化工序、关键环节处理不认真等。各主要分项工程质量通病防治措施：
常产生的质量问题及防治措施
序号
常产生的质量问题
防治措施
1.设备及零部件减少、损坏
开箱清查要细，将缺件、损坏件列好清单，同供货单位协高解决，加强保管
2.接地保护线遗漏和连接不紧密，缺防紧措施
认真作业，加强自检、互检及专检
3.刷油漆遗漏和污染其它设备支架
加强自检、互检对其它工种的成品，认真保护
4.各种型钢等金属材料、除锈不净、刷漆不均匀，有漏刷现象
1.加强材料管理工作，加强工作责任心；2.作好自互检
5.母线搭接间隙过大，不能满足要求

1.母线压接用垫圈应符合规定要求，对于加厚垫圈应在施工准备阶段前加工；2.母线搭接处（面）使用板锉，锉平；3.认真检查
七、成品保护措施：
要把安装过程和土建工程作为一个整体来对待，在安装过程中，地面铺设彩条布，重物和工具放在自制木板上，同时注意保护厂房的墙面、顶板、门窗及油漆、装饰等防止碰坏。
1、绝缘瓷件、夹持件应妥善保管，轻拿轻放、防止碰伤，已安装好的瓷件不应承受其他应力，以防损伤。
2、已调平直的母线，不得乱放，不得在母线上放置重物。
3、封闭、插接式母线及其夹持件在装卸、运输过程中，应注意轻拿轻放，不得随意在地上拖拉，不得随意拆除包装物。临时堆放时，应摆放整齐，并有防尘、防水措施，不得在母线上放置建筑材料，不得在母线上作业。如有其它工种作业应对封闭插接母线加保护，以免损伤
4、封闭、插接式母线安装结束，应采取密封措施。配电间、车间墙壁需二次粉刷时，应防止砂浆、灰尘、油漆等进入母线，并悬挂明显的标识牌，以防物体撞击或人为损坏。
5、封闭、插接式母线安装结束，暂时不能送电，或有其他工种作业，应对母线加以保护，母线送电检查结束，配电间、电气室宜关门落锁，现场设置明显标志牌，防止人为损坏。
6、安装、调试、试运行阶段应拉好彩条布，画好警戒线，避免闲杂人员进入。
